ここのところ何人かの方より、LINK ECUを使用してのZ系J系キャブコンイグニッション化についてお問合せをいただきました。
システムの内容や仕様、スペックについては都度お答えしていますが、費用や価格についても聞かれる場合も多い為、こちらに纏めておきます。

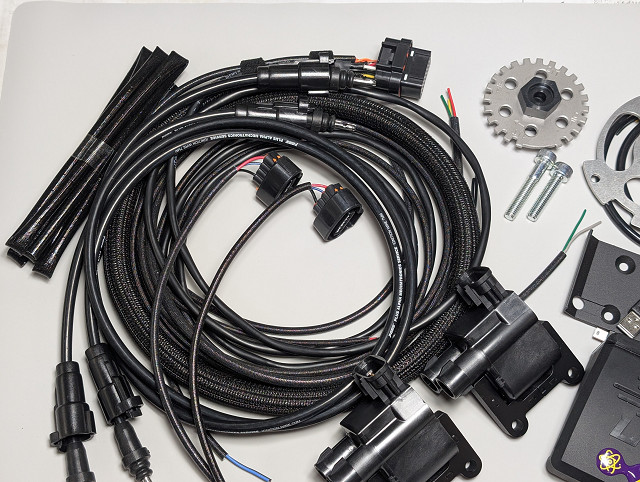

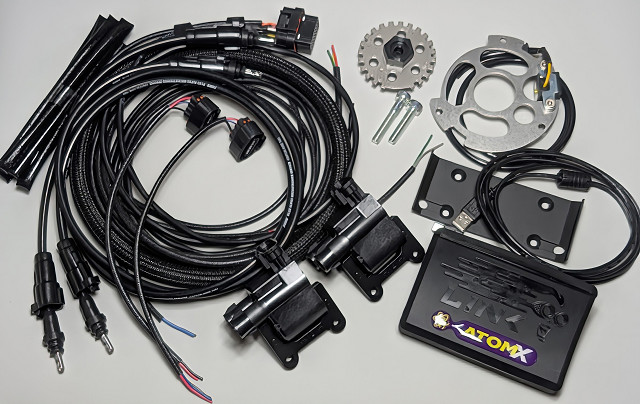

まず、下の写真の一式（シングルプラグ用システム）で、税別￥176,000です。
構成と個別の価格(税別表示）は以下の通りです。
・LINK ECU G4Xatom
￥123,000
・LINK ECU キャブコンイグニッション専用ハーネス（PAMSオリジナル）
￥8,500

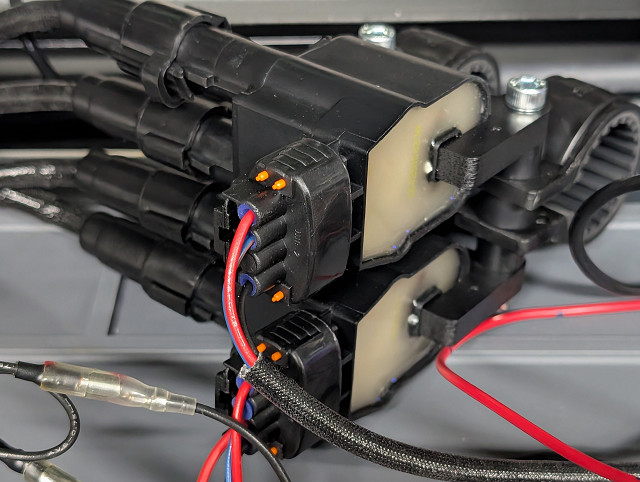

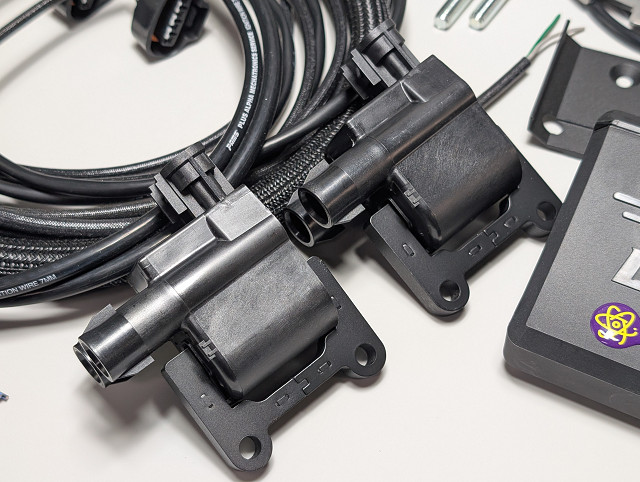

・フルコン用イグナイター付イグニッションコイルセット(コネクタ―ハーネス,専用プラグコード込み）
￥12,000×2

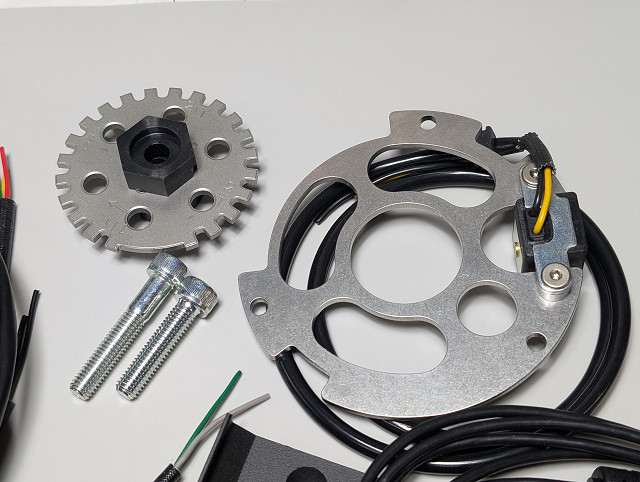

・ピックアップセンサーマウントプレート ￥4,000
・ピックアップコイル ￥8,000
・ピックアップローター ￥8,500
計￥176,000
ハードオプションとして、メインフレームにスマートに装着可能なコイルハンガーマウントセット￥3,000の設定があります。
ツインプラグ車の場合
ツインプラグ化する場合、シングルセットにコイルセット2個￥12,000×2と信号用配線2本が追加加算されます。
LINK atomにはイグニッションコントロール信号出力が4回路ありますので、ECUユニット本体は交換する必要無くアップデートが可能です。
又、イグニッションコイルを後方マウントする等でプラグコードを長くするオプション（￥1,000～）も可能です。
以上がベーシックなセットとなり、これらのパーツを装着して配線する事でイグニッションシステムとして機能します。
その後エンジンを含む車体や使用環境に合わせた理想的な点火時期マップの作り込みや、TPS(スロットル開度センサー)をキャブレターに装着して補正をかけたり、A/F測定等の各種デバイスを組み込んでキャブレターセッティングを行う等、様々なシステムアップデートを行う事が出来ます。
本体には走行中のログ機能が標準装備されています。
データサンプリング間隔と項目数にもよりますが、丸一日走行しての記録も可能な容量があり、PCを接続してログデータを参照しながらのキャブセッティング検討も可能です。
各種の追加可能デバイスや使い方についても順次記事にて紹介する様にします。
LINK ECUの専用ソフトウェアは、メーカーサイトより無償でダウンロードが可能です。
https://linkecu.com/software-support/pc-link-downloads/
G5 / G4X用のソフトウェアを選択してください。
メーカー標準で日本語化されたソフトが用意されていますので、事前に試して参考にもし易い事かと思います。
さて、フルコンの特性としてメーカー出荷状態では何も設定はされておりませんが、弊社でセットにてご購入の場合、Z系用にクランクピックアップや弊社イグニッションコイルに合わせての初期設定を無償で行った上で出荷します。
この為、装着配線後にすぐに始動して火を入れる事が出来る様になっています。

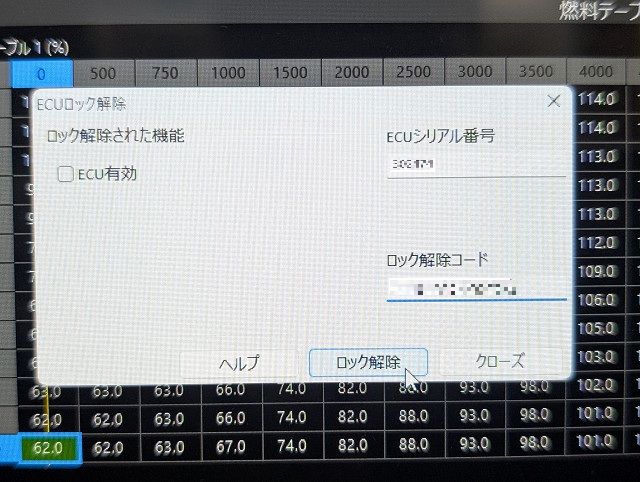

例えば購入後に最初に必要となる、ECUロック解除。
LINKの場合は、購入後に正規販売元より添付されたロック解除コードを打ち込みして、ECUを使用可能にする必要がありますが、これも初期設定に含まれます。

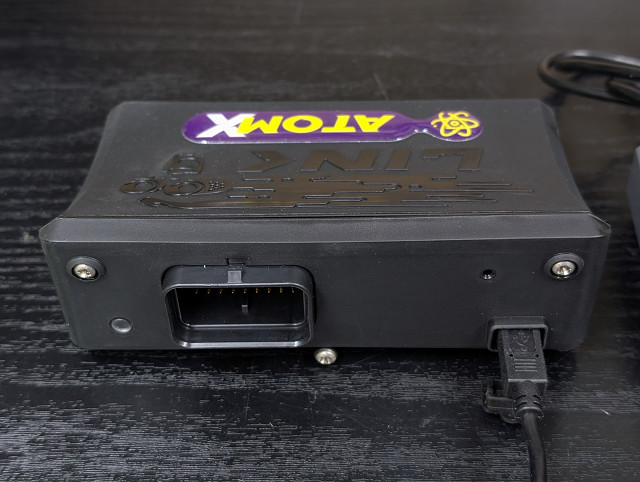

同時に本体にインストールされているファームウェアを最新版に書き換えを行います。
（パソコンのインストールされているwindows等のOSを最新版へのアップデートする作業と同じ様なものと理解下さい）

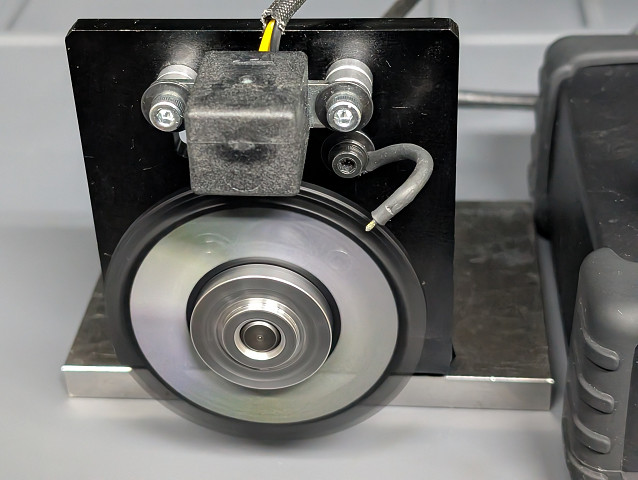

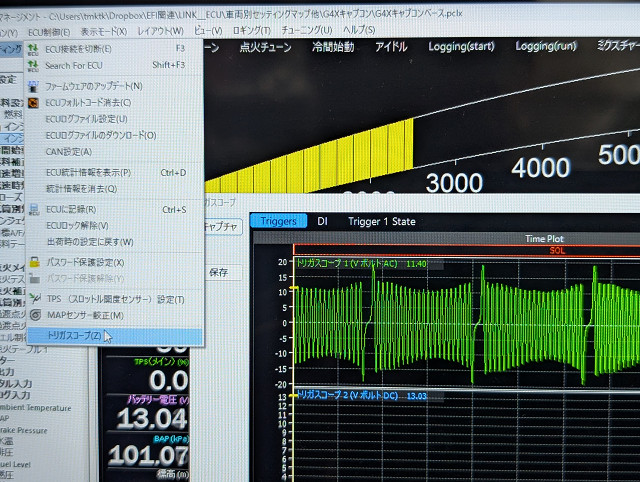

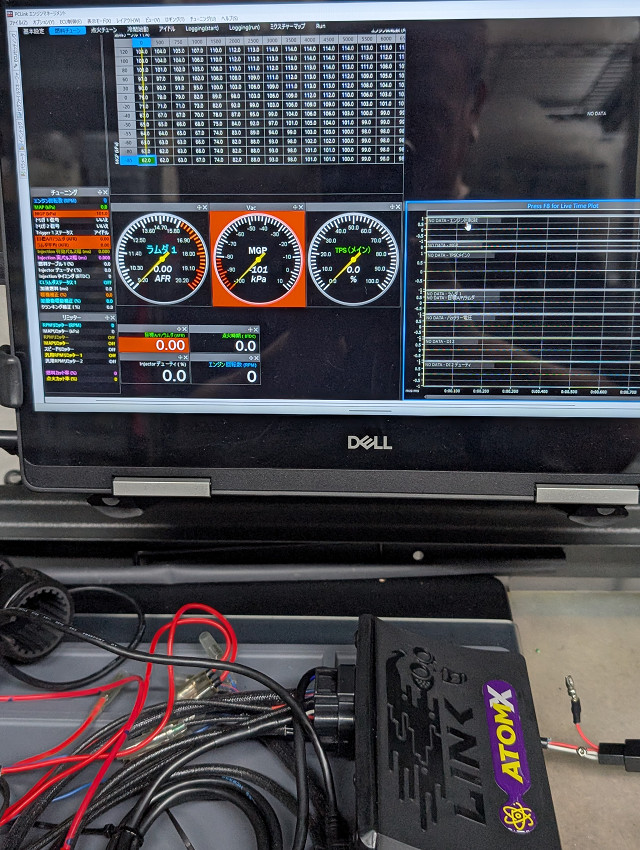

初期設定後に実際にベンチで動作点検を行い、ピックアップ部分よりの信号処理設定を確認します。
今回出荷前に設定を行っているECU個体は、同時に購入されたTPSやLINK純正のA/ Fセット,スピードセンサーの設定も同時に行いました。

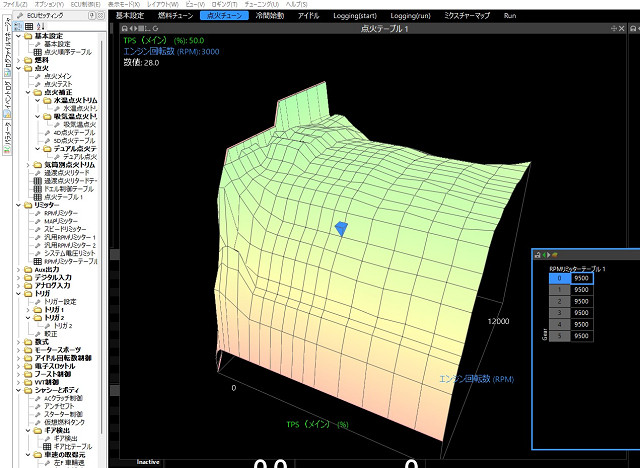

TPSを使用すると、開度による補正を入れた３Dマップを使用出来る様になります。

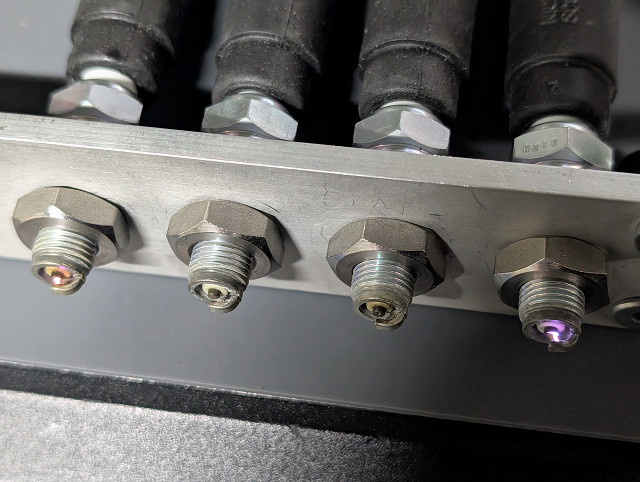

実際にスパーク動作を確認し、回転数毎の進角やレブリミッター機能も確実に動作する事をチェックしています。
レブリミッターや初期設定の点火マップに関しては、エンジン等の内容や使用環境をお伺いした上で行っています。
又、基本点火システムの初期設定は無償ですが、各種追加デバイスの接続設定等は一部有償扱いとなるものがあります。詳細はお問い合わせくださいませ。
フルコンインジェクション及びキャブコン関連の製品は、セットアップや使用にある程度の技術を要するテクニカルパーツ扱いとなります。
又、担当者が日中は作業中や外出の為、お電話にてのお問合せには側時対応致しかねる場合が御座いますので、ご質問や在庫確認、及びご購入お申込みにつきましては弊社お問合せフォームよりお願い致します。
https://www.pams-japan.com/contact/
※ブログ記事にてご紹介させていただいております価格は消費税別の表示です。
価格は記事作成時のものとなり、後に変更される場合もありますのでご承知おきくださいませ。
ご購入時には最新の価格をご確認下さい。
